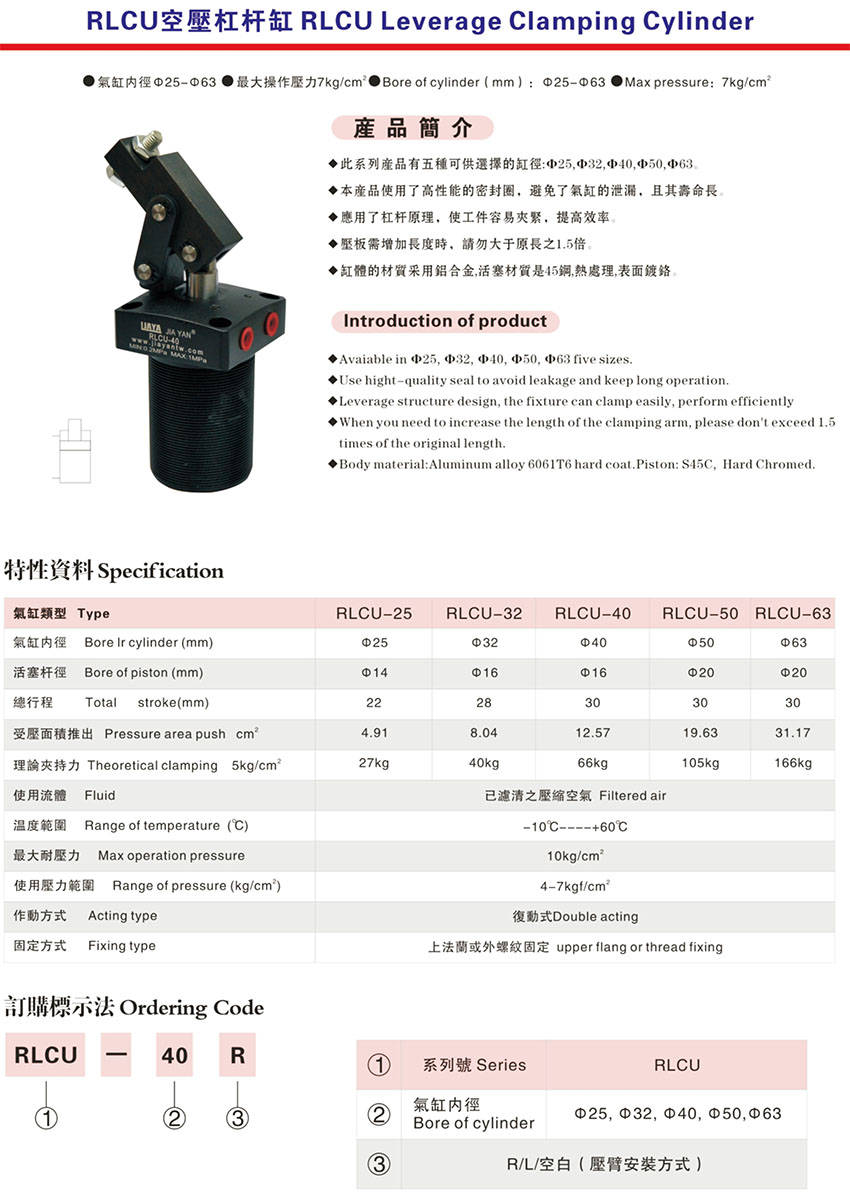

RLCU空压杠杆缸
产品特性
RLCU型式油压缸,夹持机构为杠杆原理,活塞推出为夹紧状态,夹持力大于转角缸,主要机构零件安装开缸体外部,易于维护。
缸体及夹持机构材料均采用机械构造用碳素钢，坚固耐用，使用寿命长。
活塞材质采用45钢,热处理,表面镀铬。
最大操作压力：70 kgf/cm2
最小操作压力：10 kgf/cm2
作动方式：复动式
气缸内径 | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
活塞杆径 | Φ14 | Φ16 | Φ16 | Φ20 | Φ20 |
总行程 | 22 | 28 | 30 | 30 | 35 |
受压面积 | 4.91 | 8.04 | 12.57 | 19.63 | 31.17 |
理论加持力5kg/cm² | 27kgs | 40kgs | 66kgs | 105kgs | 166kgs |
使用流体 | -10C°----- + 80C° | ||||
最大耐压力 | 4-7kg/cm² | ||||
作动方式 | 上法兰或外螺纹固定 | ||||
