高压系列/单作用缸
RK30下法兰高压转角缸
产品特性
RK 30 底部法兰高压转角缸
无须预留孔：直接用螺栓将转角缸固定到工作台面，缸体的主结构在工作台面上，可夹紧较厚的工件，允许大件的夹持。
往复式特点:夹紧与松卸全靠油路来控制，按照换向阀的方向交替来控制转角缸的夹紧和松卸行程，压臂形状与单动缸相同。
单动式特点：内部系统化比较简单，没有卸除系统，卸除时靠弹簧回力完成松卸行程；外部管路的阀门及附件较少，使配套系统比较简单。创新的压臂设计能满足多种场合。
缸体材质合用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。
最大操作压力：350 kgf/cm2
最小操作压力：70 kgf/cm2
作动方式：单动和复动式
可订制保护装置机构。
注意事项
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5倍。

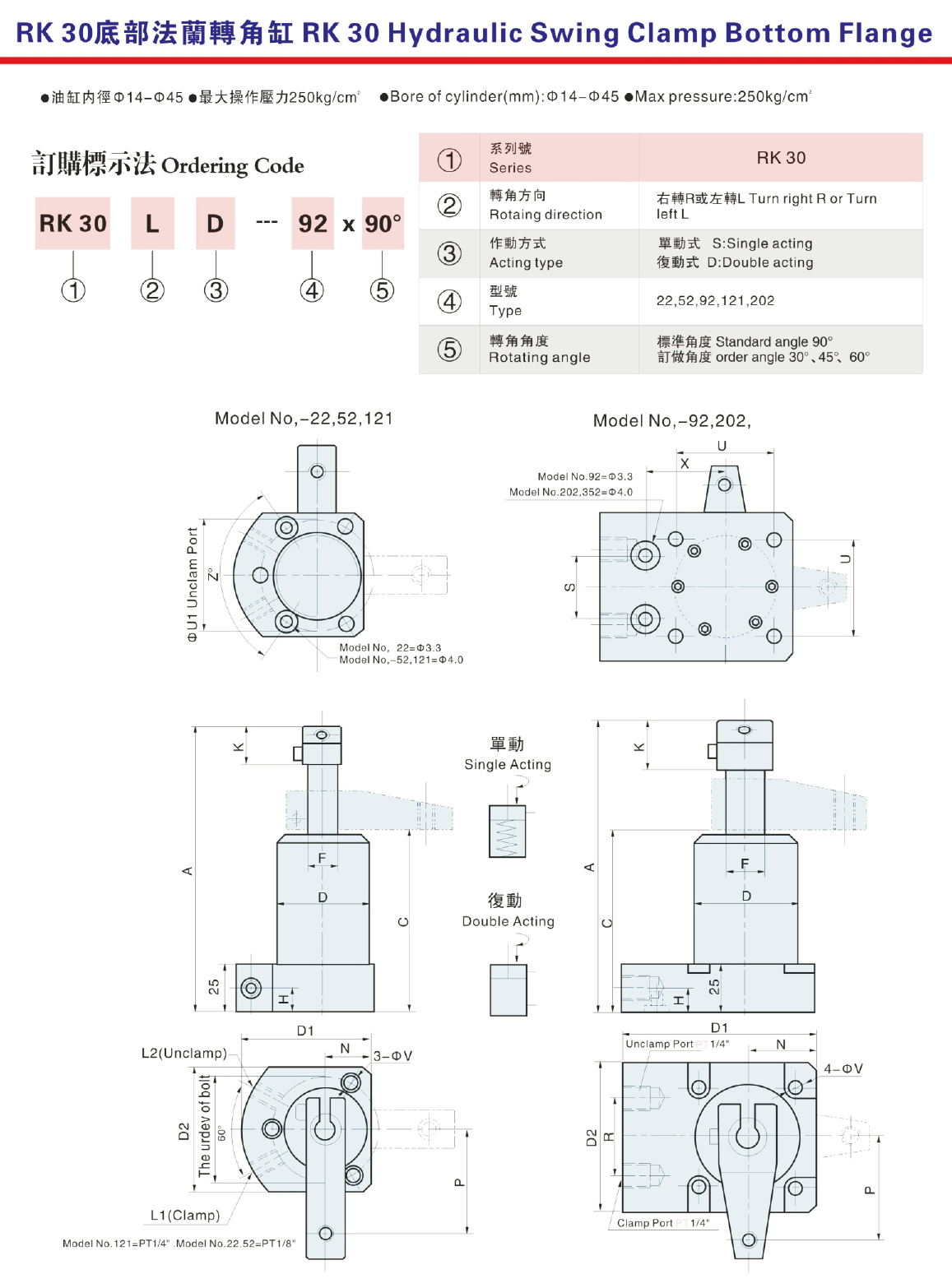

压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。

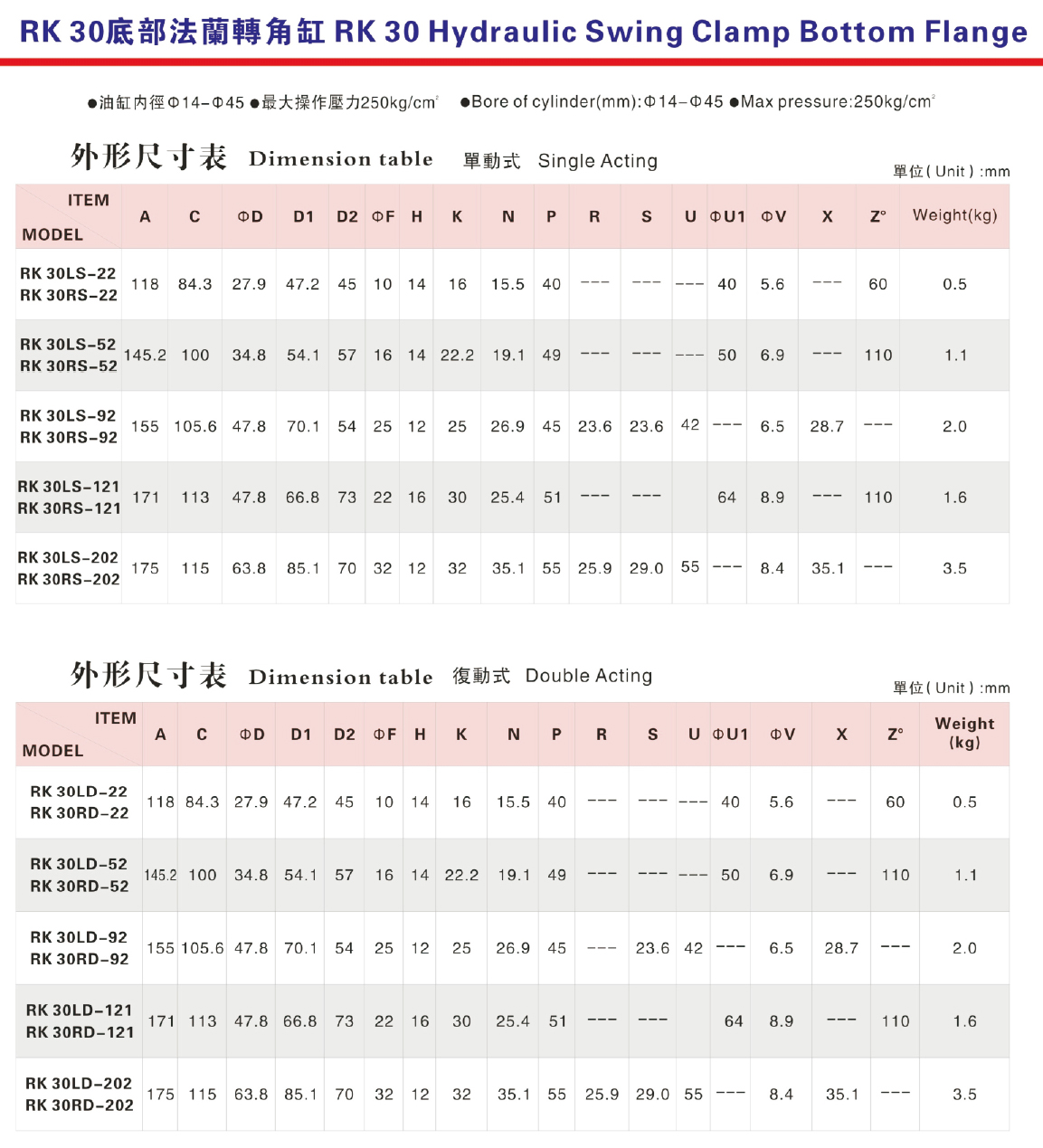

产品规格 （单动系列）
油缸类型 | RK30LS-22 | RK30LS-52 | RK30LS-92 | RK30LS-121 | RK30LS-202 |
RK30RS-22 | RK30RS-52 | RK30RS-92 | RK30RS-121 | RK30RS-202 | |
油缸内径（mm） | Φ14 | Φ22 | Φ32 | Φ32 | Φ45 |
垂直行程（mm） | 8 | 10 | 12 | 13 | 14 |
总行程（mm） | 16.5 | 22.6 | 22.1 | 28.4 | 27.9 |
受压面积拉入(cm²) | 0.75 | 1.79 | 3.13 | 4.24 | 7.86 |
理论加持力(250kg/ cm²) | 180kgs | 445kgs | 780kgs | 1060kgs | 1960kgs |
使用流体 | 已滤清之标准液压油 | ||||
使用压力范围(kg/ cm²) | 35-2500kg/ cm² | ||||
转角角度 | 标准角度90°，选择角度0°、 45°、 60°,可定制 | ||||
产品规格 （复动系列）
油缸类型 | RK30LD-22 | RK30LD-52 | RK30LD-92 | RK30LD-121 | 0RK0LD-202 |
RK30RD-22 | RK30RD-52 | RK30RD-92 | RK30RD-121 | RK30RD-202 | |
油缸内径（mm） | Φ14 | Φ22 | Φ32 | Φ32 | Φ45 |
垂直行程（mm） | 8 | 10 | 12 | 13 | 14 |
总行程（mm） | 16.5 | 22.6 | 22.1 | 28.4 | 27.9 |
受压面积拉入/推出 (cm²) | 0.75/1.53 | 1.79/3.79 | 3.13/8.03 | 4.24/8.03 | 7.86/15.89 |
理论加持力(250kg/ cm²) | 180kgs | 445kgs | 780kgs | 1060kgs | 1960kgs |
使用流体 | 已滤清之标准液压油 | ||||
使用压力范围(kg/ cm²) | 35-2500kg/ cm² | ||||
转角角度 | 标准角度90°，选择角度0°、 45°、 60°,可定制 | ||||
