高压系列/单作用缸
RK 40 外螺纹高压转角缸
产品特性
外螺纹缸体可以使你很方便地将油缸直接安装在工装夹具的平板上，此系列有单动式和复动式两种。
往复式特点：夹紧与松卸完全靠油路控制，按照换向阀的方向交替来控制转角缸的夹紧与松卸过程。
单动式特点：内部系统化比较简单，没有卸除系统，卸除时靠弹簧回力完成松卸行程；外部管路的阀门及附件较少，使配套系统比较简单。单动式可以空载回程。
缸体材质合用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。
最大操作压力：350 kgf/cm2
最小操作压力：70 kgf/cm2
作动方式：单动和复动式
可订制保护装置机构。
注意事项
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5倍。
压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。

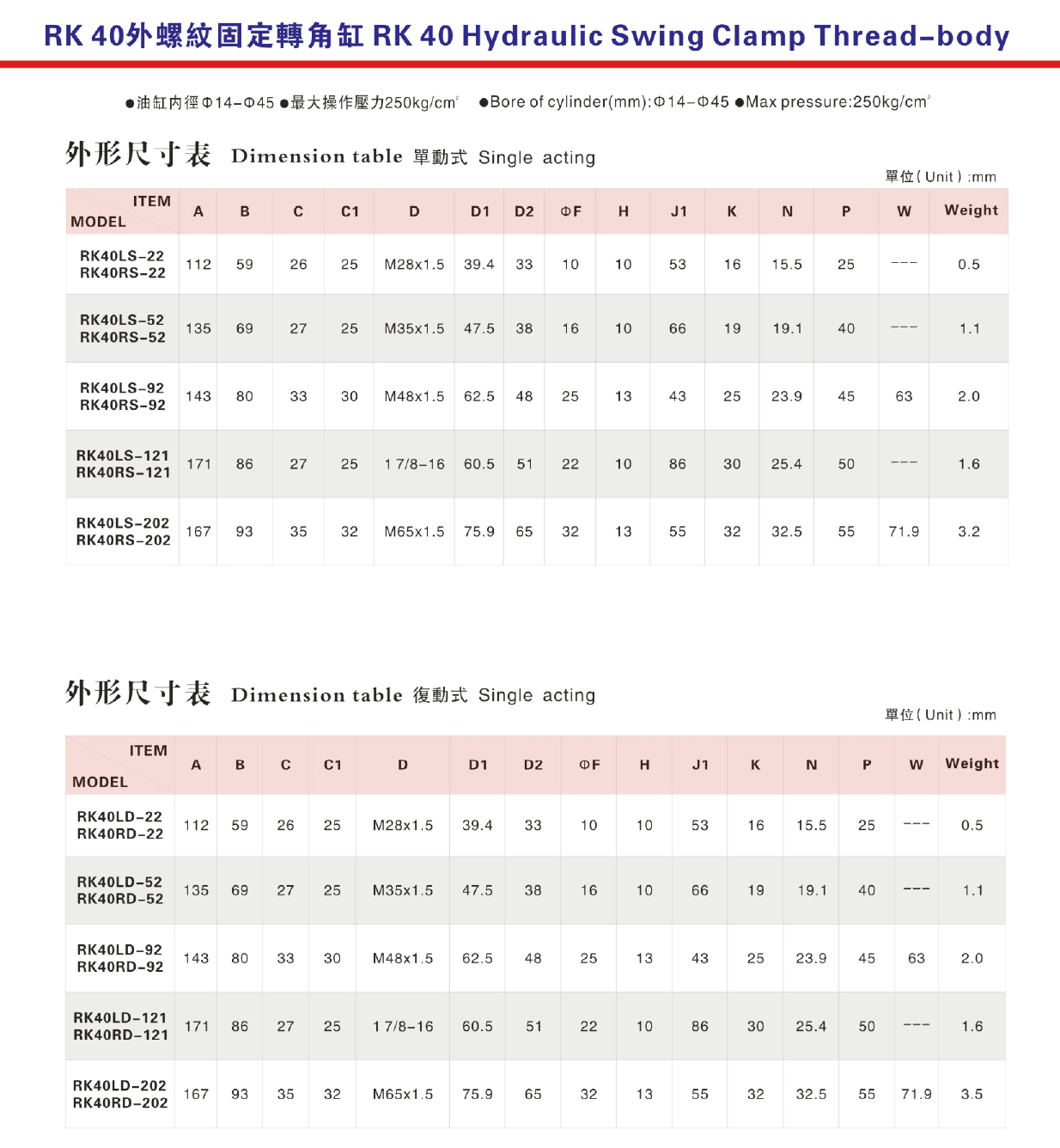

产品规格 （单动系列）
油缸类型 | RK40LS-22 | RK40LS-52 | RK40LS-92 | RK40LS-121 | RK40LS-202 |
RK40RS-22 | RK40RS-52 | RK40RS-92 | RK40RS-121 | RK40RS-202 | |
油缸内径（mm） | Φ14 | Φ22 | Φ32 | Φ32 | Φ45 |
垂直行程（mm） | 8 | 10 | 12 | 13 | 14 |
总行程（mm） | 16.5 | 22.6 | 22.1 | 28.4 | 27.9 |
受压面积拉入(cm²) | 0.75 | 1.79 | 3.13 | 4.24 | 7.86 |
理论加持力(250kg/ cm²) | 180kgs | 445kgs | 780kgs | 1060kgs | 1960kgs |
使用流体 | 已滤清之标准液压油 | ||||
使用压力范围(kg/ cm²) | 35-2500kg/ cm² | ||||

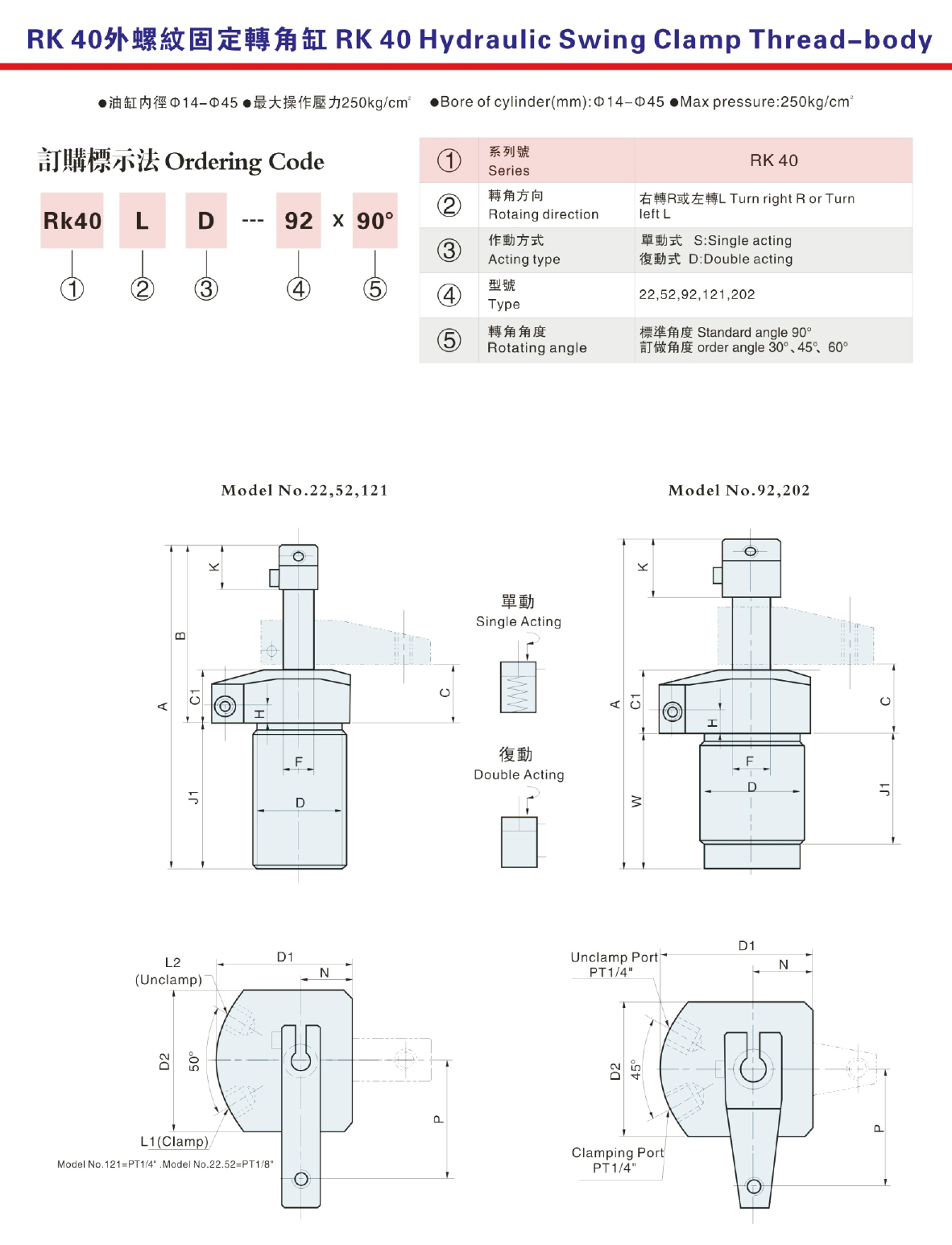

转角角度 | 标准角度90°，选择角度0°、 45°、 60°,可定制 | ||||
产品规格 （复动系列）
油缸类型 | RK40LD-22 | RK40LD-52 | RK40LD-92 | RK40LD-121 | RK40LD-202 |
RK40RD-22 | RK40RD-52 | RK40RD-92 | RK40RD-121 | RK40RD-202 | |
油缸内径（mm） | Φ14 | Φ22 | Φ32 | Φ32 | Φ45 |
垂直行程（mm） | 8 | 10 | 12 | 13 | 14 |
总行程（mm） | 16.5 | 22.6 | 22.1 | 28.4 | 27.9 |
受压面积拉入/推出 (cm²) | 0.75/1.53 | 1.79/3.79 | 3.13/8.03 | 4.24/8.03 | 7.86/15.89 |
理论加持力(250kg/ cm²) | 180kgs | 445kgs | 780kgs | 1060kgs | 1960kgs |
使用流体 | 已滤清之标准液压油 | ||||
使用压力范围(kg/ cm²) | 35-2500kg/ cm² | ||||
转角角度 | 标准角度90°，选择角度0°、 45°、 60°,可定制 | ||||
